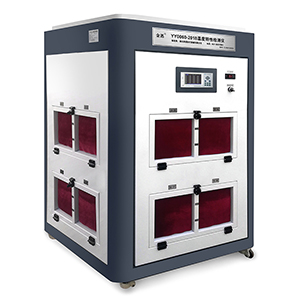

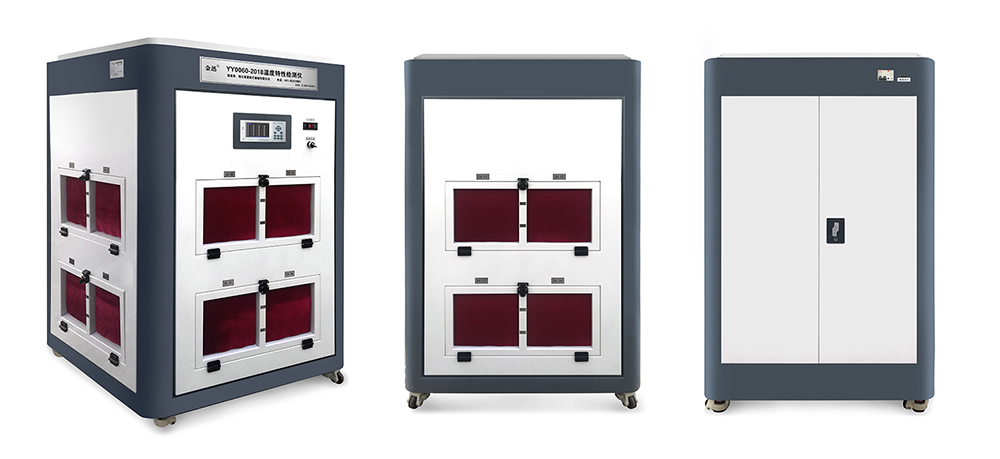

yy0060-2018温度特性检测仪

一、产品功能

YY0060-2018温度特性检测仪是按照医药行业标准《YY0060-2018热敷贴（袋）》研制的热敷类产品温度特性专用检测设备。专利证书号：ZL 201921128161.3。适用于医疗器械质量监督检验部门、热敷类医疗器械生产厂家、暖宝宝生产厂家产品温度特性检测。

PA06-24型温度特性检测仪功能：

1、YY0060-2018温度特性检测仪通过采集12个通道热敷贴（袋）检品从升温至40℃后经过最髙温度又回落到40℃全过程的时间和温度数据，可实时显示每个通道的温度曲线。

2、由专用计算机软件按《YY0060-2018热敷贴（袋）》的要求，分析统计12个通道的升温时间、最高温度、持续时间、温度保证时间数据，以及12个通道去除最大值和最小值后的升温时间、持续时间、温度保证时间的平均值数据，输入产品技术要求指标后，自动对检测结果进行判定，打印测试报告。

二、PA06-24型温度特性检测仪组成

1、YY0060温热装置1台

2、多通道温度记录仪1台

3、工作通道温度传感器12个

4、温热部位塑料板表面温度监控传感器12个

5、温度数据采集软件1套

6、热敷贴温度特性数据统计系统软件1套

7、专用U盘1个

8、电脑连接线一根

三、主要技术参数

（一）YY0060温热装置

温热部数量：6个

温热部尺寸：长度：600mm，高度：300mm

底衬铺垫材料及覆盖的材料：

1）材质：

——底衬铺垫材料:32支纱布(2层）。

——覆盖的材料:普通平面绒（15层）。

2）尺寸：和温热器表面一致。

循环式恒温水槽：12L/min士2L/min流量循环温水。

加热方式：进口电热管加热。

控温方式：液晶数显PID控制。

温热部位温度：温热部位（塑料板的表面）各部分的监控温度35℃±1℃。

（二）多通道温度记录仪

温度传感器：24个

测温范围：0～100℃

测温精度：0.1℃

试验数量（工作通道）：12个（CH01～CH12）

温热部位（塑料板的表面）温度监控传感器：12个（CH13～CH24）

（三）温度数据采集软件

自动采集时间和温度数据，数据采集时间间隔可自行设置，出厂设置默认1分钟。实时显示每通道温度数据和曲线。

（四）热敷贴温度特性数据统计系统软件

按YY0060-2018要求，分析统计12个通道的升温时间、最高温度、持续时间、温度保证时间数据，以及12个通道去除最大值和最小值后的升温时间、持续时间、温度保证时间的平均值数据，输入产品技术要求指标后，自动对检测结果进行判定，打印测试报告。

（五）工作电源：220V

（六）整机功率：2000W

（七）设备外形尺寸：95cm×95cm×155cm

（八）设备重量：350kg
