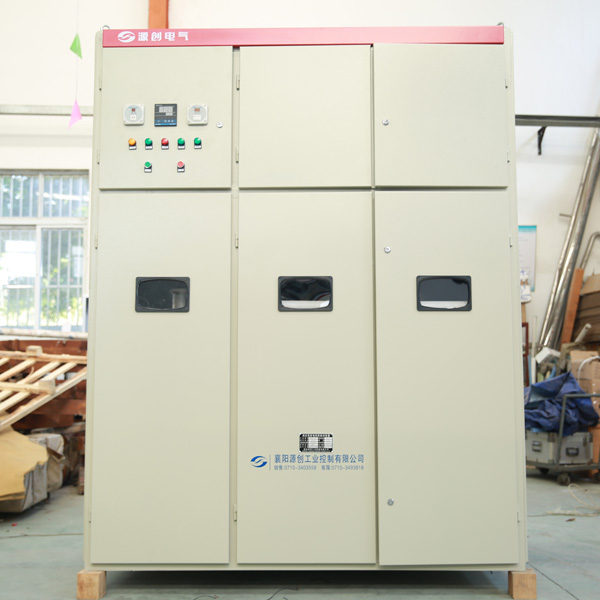

鼠笼电机液阻启动柜，又可称为液体电阻起动器又称“液体变阻器”（俗称“水电阻”）。鼠笼电机液阻启动柜是为改善大中型绕线式交流异步电动机的起动性能而研制的新型起动器。液体电阻起动器的基本原理是在电动机定子回路中串入起分压和限流作用的特种液体电阻，起动过程中，通过机械传动装置使导电液体中两平行极板的距离逐渐减小，液态电阻阻值在预定的时间内自动实现由大到小无级变化，直到接近为零时，液阻自动切除，电动机投入运行。鼠笼电机液阻启动柜是通过使串入电机定子回路中的电阻值平滑减小，从而实现绕线式大中型电动机的重载平滑起动。它克服了起动冲击电流大、难起动和操作不便等问题。

鼠笼电机液阻启动柜，液体电阻起动柜主要由以下几个部分组成：水箱、极板（分动极板及静极板）、传动机构、限位机构（行程开关）及相关电器元件，如继电器（或PLC）、时间继电器、接触器、按钮、指示灯等状置构成适用于三相交流50Hz，额定工作电压为380V～10KV，额定功率为75kW～10000Kw绕线式（鼠笼式及同步电机用YLQ型），适用于交流电动机的重载平滑软起动，尤其是电网电压不稳或偏低的工矿企业。

一、鼠笼电机液阻启动柜主要性能特点

○软起动，起动电流小：Iq≤1.3Ie（A）

○降低了电机起动升温，有效地延长电机使用寿命；

○起动过程平滑，对机械设备无冲击；

○可连续起动5～10次，起动性能优于频敏起动器；

○对电网要求不高，不会产生谐波而影响电网；

○结构可靠、简单，安装、维护方便；

○通用性好，可适用任何负载状况下电机软起动，特别适用于重载起动；

○具有起动超时、失压、超行程、超温等多重保护功能。

二、 鼠笼电机液阻启动柜安装环境条件

○环境温度：-40～50℃

○相对湿度：≤90％

○海拔高度：≤2000m

○地面倾斜度不大于5°

○安装地点无火灾、爆炸危险、化学腐蚀及剧烈振动。

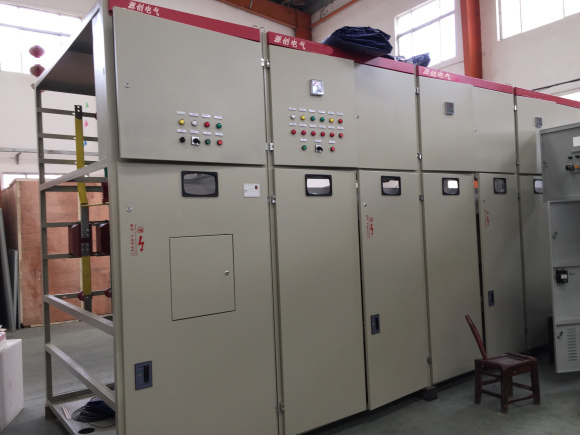

高压交流电动机液态软起动柜适用于额定电压为3~10KV大、中型同步或异步电动机的软起动。鼠笼电机液阻启动柜，在静态工作条件下，与电抗器性能相同；在动态工作条件下，可实现无级的连续起动。由于其利用液体电阻的负温度特性，使电机的端电压逐步上升，起动转矩也逐步增加，因而电机起动比较平稳。鼠笼电机液阻启动柜特别是系统结构简单、可靠性强，不仅经济实用，而且安装和操作简单、维护方便。 应用于冶金、建材、矿山、石化、供水、电力行业等的泵类、风机、压缩机、破碎机、皮带传输机等各大、中容量高压电机的重载起动，是传统的电抗器降压起动、直接起动的理想的替代产品。
