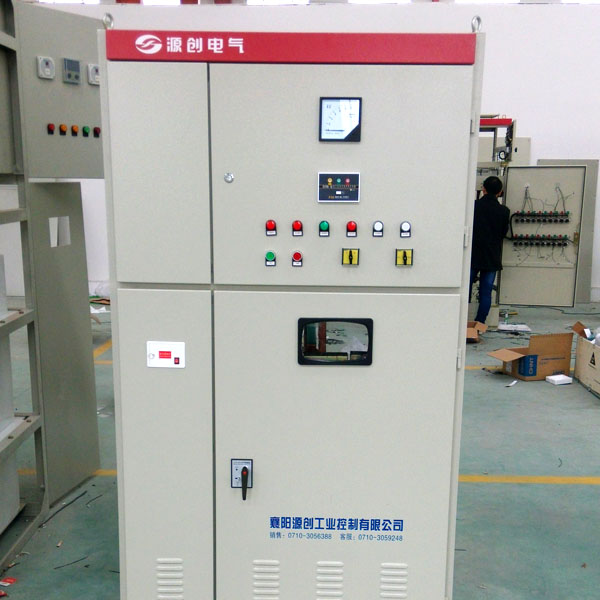

高压无功电容补偿柜容量和保护熔丝的计算方法

高压电动机无功补偿选择电容器

电动机的就地补偿，都是补偿电动机的空载无功：空载无功一般为电动机功率的20～30%。也就是150KW的电动机补偿30KVAR左右。

按照无功补偿的计算公式：Qc=P(tg a1－tg a2)其中：Qc，是需要补偿的电容器容量值，单位：KvarP，是系统有功功率，此处可以看作一个确定的有功功率值，单位：Kwtg a1,是补偿前功率因数Cos a1 的相角的正切。

tg a2,是补偿后功率因数Cos a2 的相角的正切。

选择无功补偿主要考虑几个方面：因为电网不干净，尤其使用变频设备较多的场合，谐波问题严重，因此无功补偿一般都选用电容器串电抗器。

来防止谐波放大，保证电容器的安全。

1，调谐频率的选择，通过电抗器与电容器阻抗比来确定调谐频率，一般来说预防5次谐波，可选择电抗器6%

2,电容器耐电压=系统电压+电抗器压升+谐波电压三者缺一不可。

3，电抗器耐电流=系统电流+谐波电流。

10kv高压电容柜熔断器电流计算：I=Q/(1.732*10)A

例如：10kv高压电容每相1台并联，总容量是200kvar，则电容器工作电流：

I=Q/(1.732*10)

=200/（1.732*10）=11.54A

熔断器取1.5-2倍额定电流，即可选用20A。
