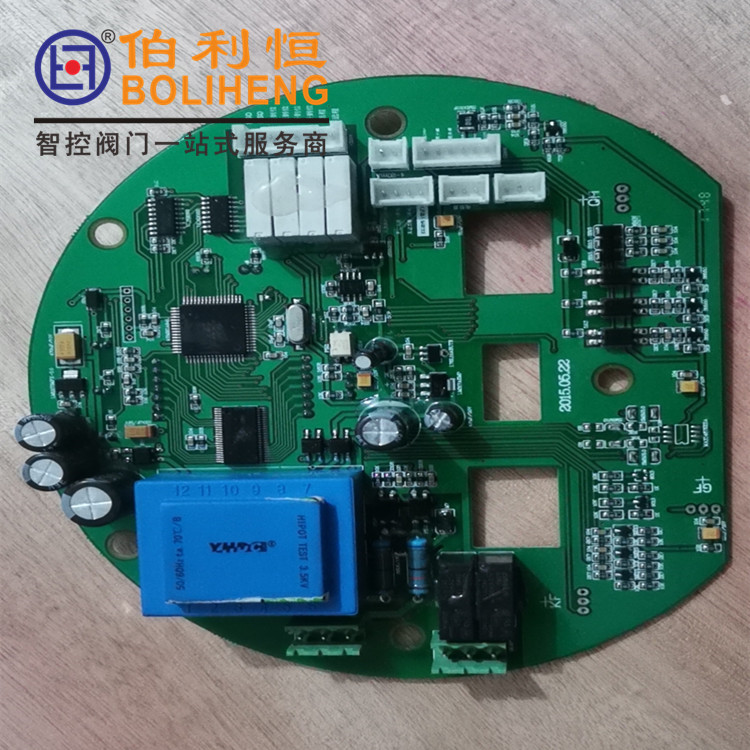

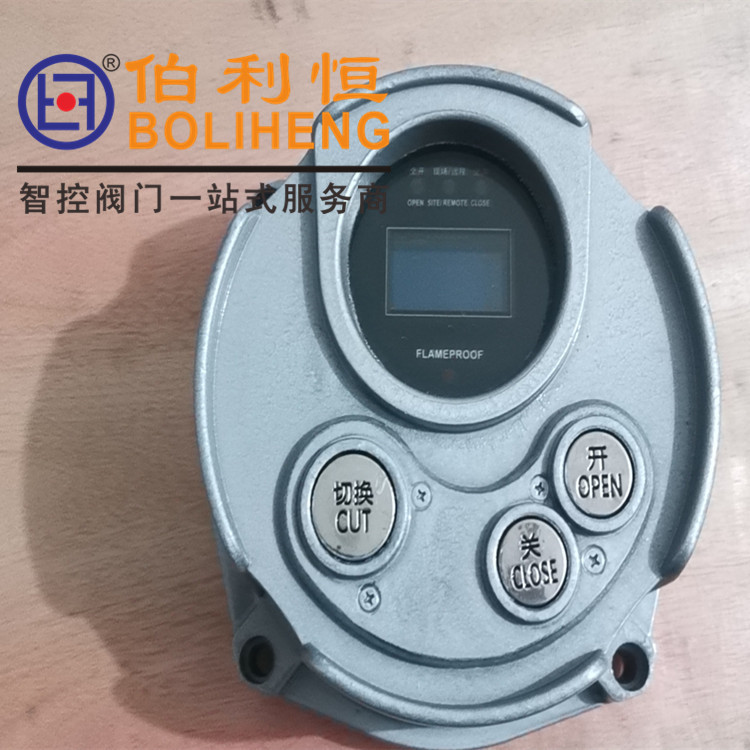

三相内置电路板KH-5V,KH-6V，阀门电动装置

产品详情

伯利恒KH-1V四线型位置变送器 WZFK-4X（KH-1V）

扬州伯利恒牌KH-1V阀变、KH-1V阀位变送器、KH-24V阀位变送器、DZW阀门电动装置模块、电动装置阀位变送器KH-1V、WZFK-4X位置发送器

品牌：伯利恒类型：电动装置阀位变送器适用范围：阀门电动装置、电动执行机构、机械设备

一、主要技术特点

·输入电压范围：AC210V～AC255V

·输出4～20mA信号经光电隔离（可承受2000V浪涌电压），三相内置电路板KH-5V,KH-6V，阀门电动装置

·工作温度范围：-25℃～+80℃

·精度： 5‰

·负载电阻范围：≤750Ω

二、位置电位器选配

WZFK-4X（KH-1V）四线型位置变送器所配位置电位器的阻值为0.5KΩ～1KΩ。

三、普通调试方法

首先按右图正确连线，按下述步骤进行调节：三相内置电路板KH-5V,KH-6V，阀门电动装置

1．测量位置变送器④⑤端子两端电压值随开阀增加，关阀减小（否则将③⑤端子间接线对调），并确保此电压值在全关时小于0.5V

2．将执行器动作到关位，调节“零位”电位器，使输出信号为4mA。

3．将执行器动作到开位，调节“满位”电位器，使输出信号为20mA。

4．将执行器动作到全开和全开位置，查看输出是否正常，如有误差，可重复步骤1～3，如还不能达到要求，可进行下面步骤微调。

四、微调调试方法

1．测量位置变送器④⑤端子两端电压值随开阀增加，关阀减小（否则将③⑤端子间接线对调），并确保此电压值在全关时小于0.5V，三相内置电路板KH-5V,KH-6V，阀门电动装置

2．将执行器动作到关位，调节“零位”电位器，使测试点的电压差小于2mV, 然后调节“校准”电位器使输出信号为4mA。

3．将执行器动作到开位，调节“满位”电位器，使输出信号为20mA。

4．将执行器动作到全开和全开位置，查看输出是否正常，如有误差，可重复步骤1～3。
