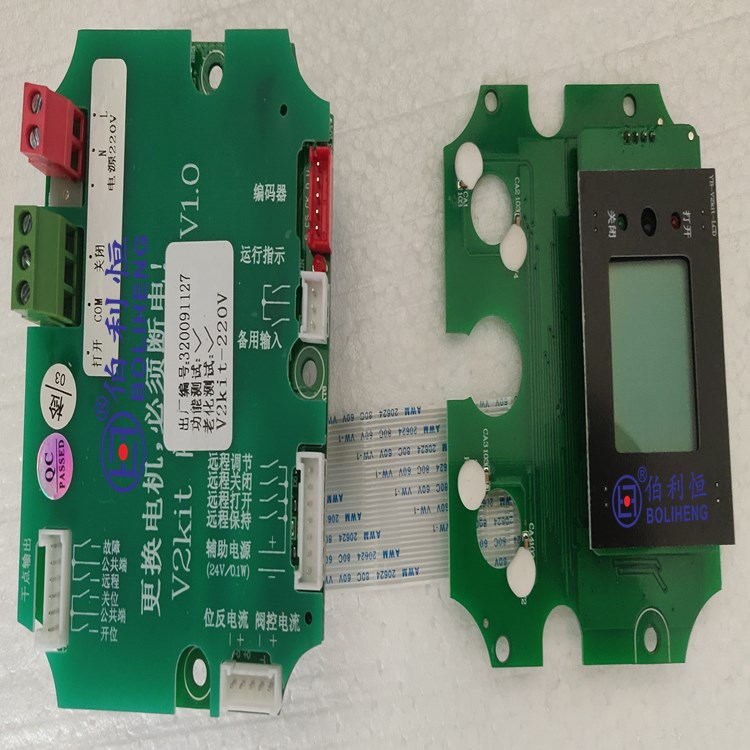

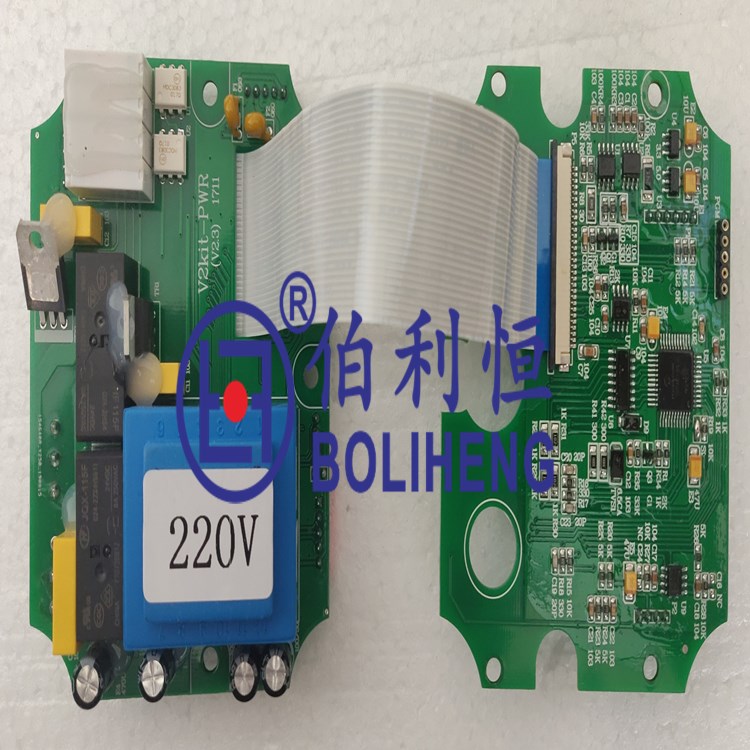

智能电路板V2kit-PWR,V1kit-T2电动执行器主控板

智能电路板V2kit-PWR,V1kit-T2电动执行器主控板

位置模块使用说明书

一、 主要技术参数

1、输入信号：4－20mA                    2、输入电阻250欧姆

3、输出信号：4－20mA，输入信号和输出信号隔离，用户无需隔离模块

4、输出电阻：0－500欧姆（特殊需要0－750欧姆）

5、反馈电位器： 0－1K欧姆              6、基本误差：±1％

7、死区：0－3％可调                     8、电源电压：220V±10％

9、环境温度：－25℃－＋55℃            10、相对湿度：≤90％（不结露）

二、 主要功能，智能电路板V2kit-PWR,V1kit-T2电动执行器主控板

1、 运行方式：正向：4mA阀关闭，20mA阀开启  反向：4mA阀开启，20mA阀关闭。

2、 中断保持：失去信号时，执行器可保持原位，关闭或开启，出厂时中断信号设定执行器保持原位。

3、 本机手动运行：本机手动运行是使模块模拟一个4－20mA输入信号，使执行器手动调节全开或全关。

4、 0％位置：模块0％，使执行器全关到位。

5、 100％位置：模块100％，使执行器全开到位。智能电路板V2kit-PWR,V1kit-T2电动执行器主控板

6、 短接19和34号端子时为关掉自动控制，转入手动，短接34和35端子为手动关向运行，短接34和36端子为手动开向运行。远程控制优先于自动控制，当控制器在远程控制位置，自动控制被封锁，不起作用。远程控制为点动状态。

7、 执行器运行方向：

标准形式下:执行器（面向输出轴）顺时针为开启

通过拨码开关可改变控制（改变电机旋转方向）使执行器逆时针转为开启，同时改变限位开关和力矩开关方向。
