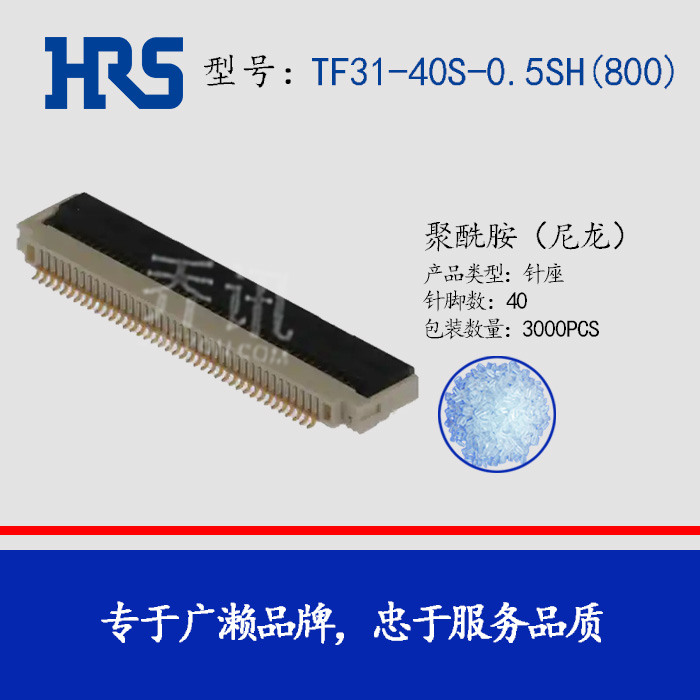

TF31-40S-0.5SH(800)FFCFPC扁平柔性连接器

TF31-40S-0.5SH(800)FFCFPC扁平柔性连接器

系列

TF31

包装

卷带（TR）

剪切带（CT）

Digi-Reel®

零件状态

有源

扁平柔性类型

FFC，FPC

安装类型

表面贴装，直角

连接器/触头类型

触点，底部

针位数

40

间距

0.020"（0.50mm）

端接

焊接

FFC、FCB 厚度

0.30mm

板上高度

0.079"（2.00mm）

锁定功能

触发锁

电缆端类型

焊片式

触头材料

磷青铜

触头表面处理

镀金

外壳材料

液晶聚合物（LCP）

致动器材料

液晶聚合物（LCP）

特性

零插入力（ZIF）

额定电压

50V

工作温度

-40°C ~ 85°C

材料可燃性等级

UL94 V-0

额定电流（安培）

0.5A

触头表面处理厚度

1.25µin（0.03µm）

外壳颜色

米色

致动器颜色

黑色

配接次数

20

1、按焊锡方式分为：DIP类（eg:PCI 120P），SMT类（eg:MINI PCI EXPRESS）
2、按外观可分为：外部型和内部型
（1）外部型有：
I/O：D-超小型连接器(又称D-SUB连接器)，USB，1394,DDR,VGA,SCSI等
CARD：SD，SIM，NEW CARD等
JACK：RJ11，RJ45等　RF
电源
其他：SCSI，DVI等
（2）内部型有：
板对板
线对板
线对线
柔性电路板(FPC)：ZIF
HDD：BOX,PIN-Header&Socket
Edge Card:AGP,PCI
CPC Socket:478,SLOT-1,SLOT-2
Memory:DIM,SO-DIM
