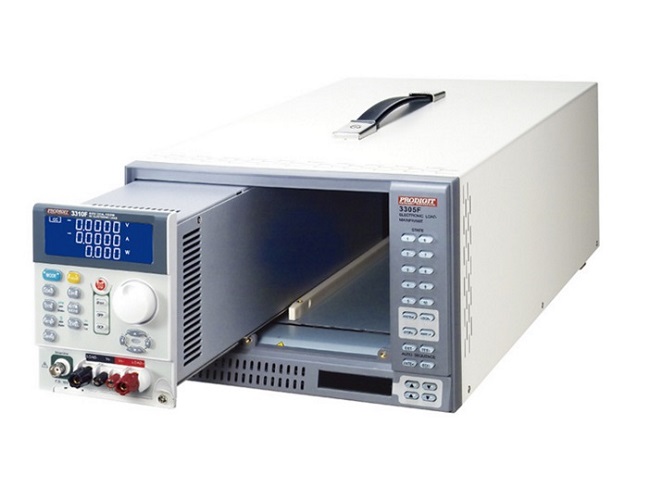

电动自行车直流电子负载

电动自行车直流电子负载特性：

5位之数字电压、电流以及功率表。

高速量测及通讯传输速率。

可同时显示电压值、电流值、瓦特值。

大型 LCD Display、可用飞梭旋钮或按键调整设定值。

可执行 OCP 、 OPP 测试。

须安装于机框3302F〔单组框〕、3305F〔双组框〕或3300 F〔四组框〕上，且机框上具有150组 储存/呼叫 记忆。

可设定开机状态值。

定电流、定电阻、定电压、定功率、动态及短路模式。

于短路测试时可设定短路时间。

过电压、电流、功率及温度保护。

电压极性显示可设成正值（”+”）或负值（”－”）。

具有同步并联执行之功能（SYNC. Load on）。

可选用接口:GPIB、RS232、USB、LAN。

说 明

每个3310F系列模块均有独立的控制及显示面板、定电流/定电阻/定电压/定功率/动态模式，配合3300F机框上的150组 储存/呼叫 记忆，能有效地控制所有负载的设定，更可透过RS232、Ethernet、USB和GPIB等接口进行远程控制。

具备短路测试功能及设定短路时间，并可量测短路电压及电流。

在定电流及定功率模式下，可做动态负载之仿真，其电流上升、下降斜率均为独立可调，另具有一外部输入任意波形之动态负载功能。

于模块上新增的OCP 、OPP单键测试功能，使得OCP、OPP之测试更有效率及准确。

可设定的吃载/停止吃载（LOAD ON/OFF）电压点及良/不良（GO/NG）的比较判断功能、电压极性显示可正可负及150组 储存/呼叫 记忆，使得负载更适用于各种不同的应用。

多达150组测试参数及状态的储存功能，让其可根据自动测试( auto sequence)需求，随时将储存记忆调出来任意使用。

电动自行车直流电子负载应用

电压/电流源测试

交换式电源供应器瞬时响应

定电压模式供限流测试及模拟电池

电池放电

电池充电

研发、品管

ATE系统

生产测试

价格说明

7.4.2.3 防失控功能

将试验车放置地面，驱动轮离地，采用直流稳压电源代替蓄电池，串联一直流电流表，并联一直流电压表，接通电路并将电压调至标称电压，调节调速转把至大开度，电动机正常运行，当速度指令线或调速指令的地线断开时，观察电路是否断流。
